项目概述
基于嵌入式Linux主控（RK3568）的全栈式个人项目，结合数字模拟部分致力于打造个人高品质视听系统。结合Linux嵌入式高自由度定制功能和TI OPA1612、TPA6120、TPS7A等高性能低噪声模拟器件实现HIFI设备驱动。
核心职责
全栈式工程，涵盖：
- 原理图设计

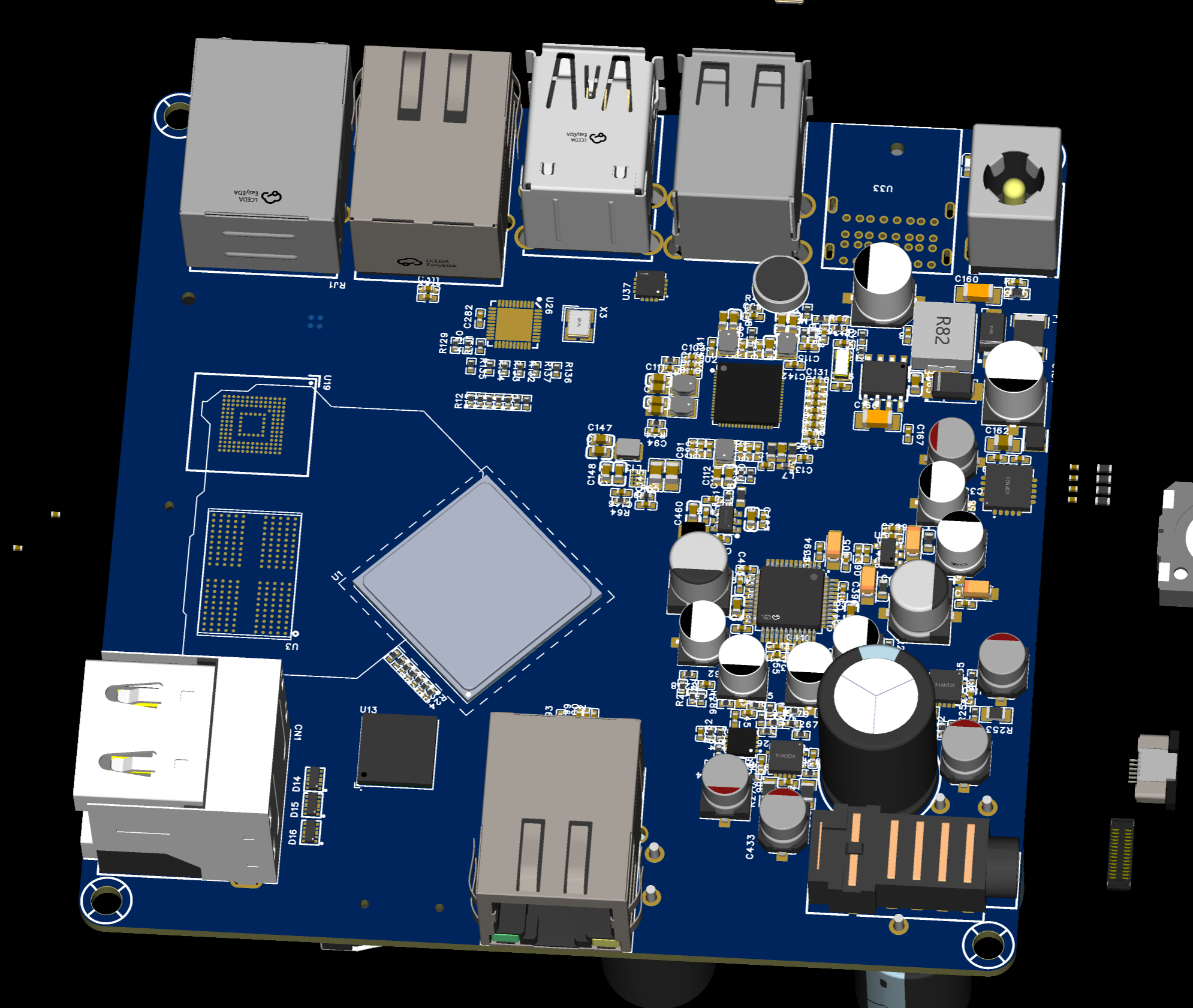

- 六层板PCB Layout
- DTS设备驱动开发
- 焊接调试
- 使用Allegro、立创EDA等工具
问题优化
模拟电路优化
- 模拟器件均采用贴片封装，提升抗干扰能力
- 原理图根据芯片Applications与Guide Design调整外围布线与阻抗控制
信号完整性
- 数字部分与模拟部分严格磁珠/0R抗干扰
- 合理调整Layout各层间信号处理，解决跨分割等问题
- 高速DDR走线包地过孔检查处理
后续计划
- 🤖 在软件层面部署轻量化AI工具
- 📡 实现无线/有线上位机通讯
- 🛠️ 作为实用辅助工具持续迭代
技术栈
- 主控: Rockchip RK3568 (嵌入式Linux)
- 模拟器件: TI OPA1612 / TPA6120 / TPS7A
- PCB: 六层板设计
- EDA工具: Cadence Allegro / 立创EDA
- 驱动: DTS设备树
- 目标: HIFI音频设备驱动

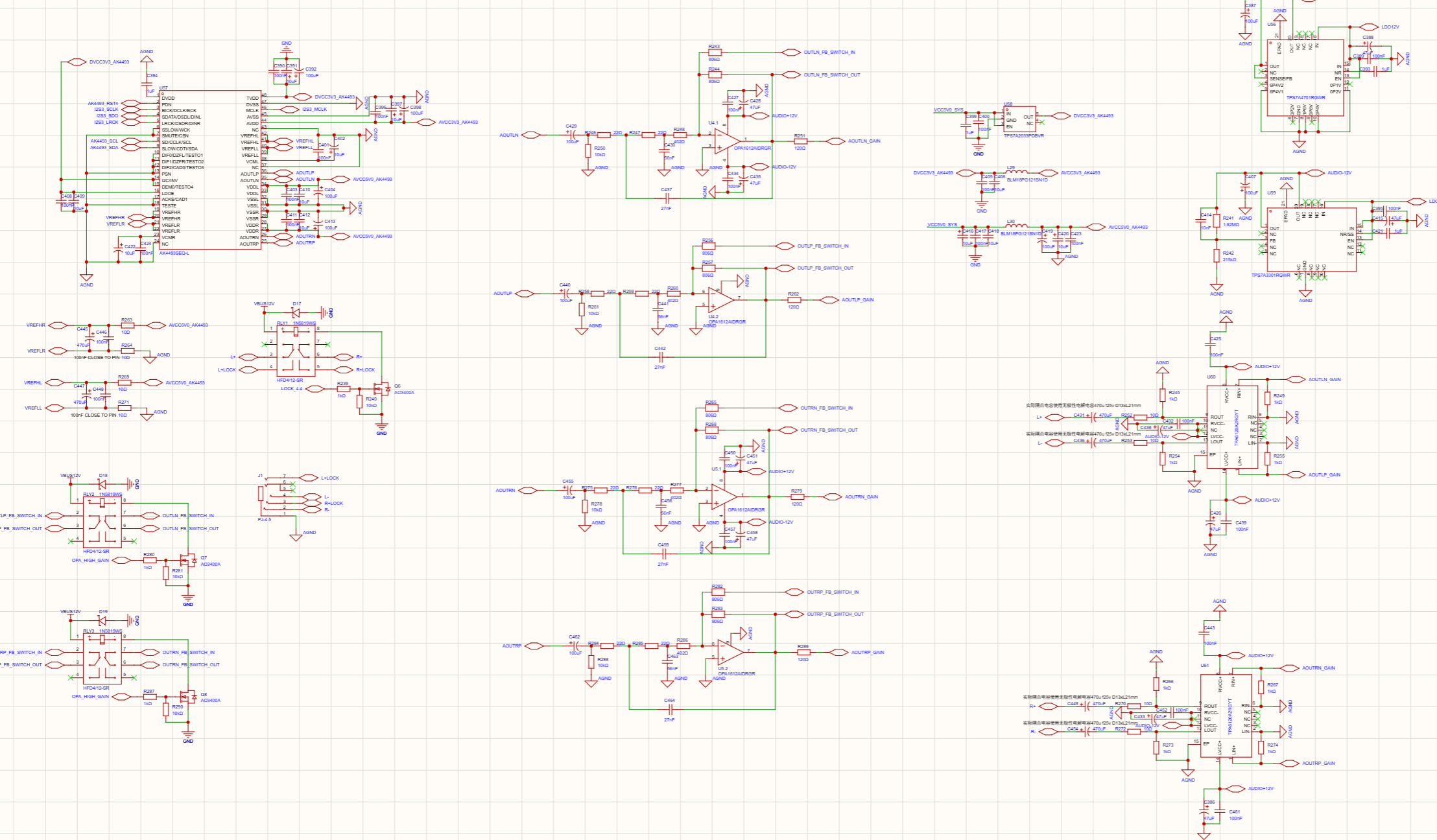

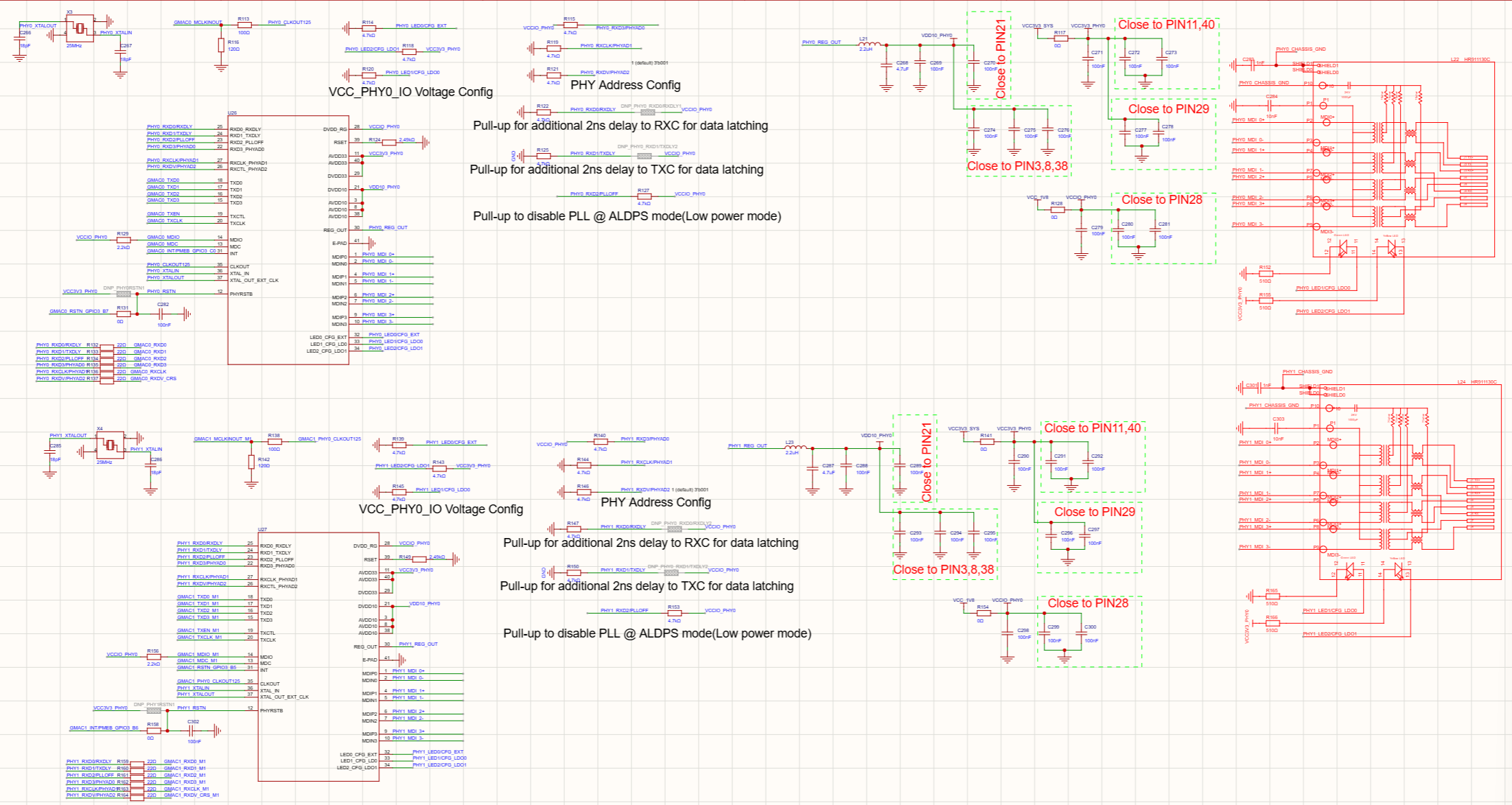

部分原理图和仿真
